Εξωτερική Οροφή, μονής στρώσης Glasroc Χ 12,5 mm με ορυκτοβάμβακα
Υλικά Συστήματος
1. Υαλοσανίδα εξωτερικής χρήσης Rigips GLASROC X (τύπος GM- DFH1IR), 12.5 mm
2. Κύριος και δευτερευων οδηγός οροφής Rigips CD DIN External Profile Zn-Mg 27/60/27, πάχους 0.8mm
3. Συνδετήρες “Π” για προφίλ Rigips CD DIN 27/60/27
4. Συνδετήρες “M” για προφίλ Rigips CD DIN 27/60/27
5. Ανάρτηση Nonius (αντιανεμική) πάνω μέρος σε διάφορα μήκη
6. Ανάρτηση Nonius (αντιανεμική) κάτω μέρος
7. Ασφάλεια ανάρτησης Nonius
8. Μεταλλικά βύσματα ανάρτησης οροφής Rigips DN 6/35
9. Βίδες Glasroc X 35mm ή βίδες Rigips Gold TN Tσιμεντοσανίδας 3.5x35mm
10. Υλικά αρμολόγησης Rigips/Gyproc
11. Οροφή οπλισμένου σκυροδέματος, συνολικού πάχους 100 mm
12. Θυρίδα επίσκεψης διαφόρων διαστάσεων
13. Ορυκτοβάμβακας Isover Arena 34 45mm, πυκνότητας 22 kgr/m³
14. PVC προφίλ
15. Αυτοκόλλητη ταινία κάλυψης αρμών Rigips Glasroc X tape ή αντιαλκαλική υαλοταινία Fibatape AR
16. Διαπνέουσα αδιάβροχη μεμβράνη τύπου SYNTODEFENSE®
17. Αντιαλκαλικό υαλόπλεγμα Weber.therm RE 160 gr/m2
18. Βασικό επίχρισμα Glasroc X skim
19. Αστάρι Weber ακρυλικό/σιλικονούχο/υδρυάλου
20. Τελικό επίχρισμα Weber ακρυλικό/σιλικονούχο/υδρυάλου κοκκομετρίας 1.5mm
Περιγραφή
Ο15 – Εξωτερική Οροφή, μονής στρώσης Glasroc Χ 12,5 mm με ορυκτοβάμβακα
Η οροφή είναι μονής στρώσης με υαλοσανίδες GLASROC X (τύπος GM- DFH1IR), 12,5 mm, αντίδραση στην φωτιά Α1 της εταιρείας SAINT-GOBAIN, στερεωμένες σε ανισόπεδο μεταλλικό σκελετό με ειδικά προφίλ RIGIPS C 27/60/27 πάχους 0.6mm.
Οι οροφές θα κατασκευαστούν με βάση τις κατασκευαστικές Οδηγίες RIGIPS και γενικά, θα παρουσιάζουν ένα ενιαίο και ομοιόμορφο επίπεδο, με γωνίες και πλευρές καλά ευθυγραμμισμένες.

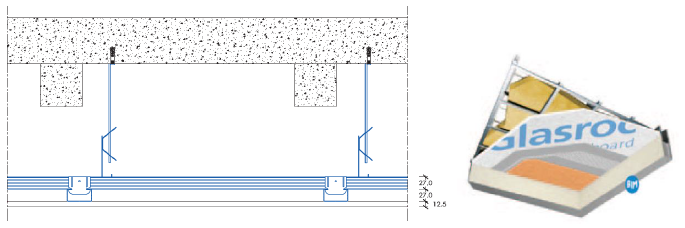

Για την οροφή Ο15 (η τομή της παρατίθεται πιο κάτω) θα χρησιμοποιηθούν:
Η οροφή κατασκευάζεται με μονή στρώση υαλοσανίδων GLASROC X (τύπος GM- DFH1IR), 12,5 mm, αντίδραση στην φωτιά Α1 Οι υαλοσανίδες τοποθετούνται επάνω σε ανισόπεδο σκελετό με Οδηγό οροφής RIGIPS C 27/60/27, πάχους 0.6mm και αναρτώνται σε δομική οροφή κατασκευασμένη με οπλισμένο σκυρόδεμα. Τα μεταλλικά προφίλ που χρησιμοποιούμε έχουν ειδική αντιοξειδωτική προστασία με κράμα ψευδαργύρου και Μαγνησίου (Zn-Mg).
Ο ανισόπεδος σκελετός οροφής θα δημιουργήσει κάναβο με τοποθέτηση του πρωτεύοντος οδηγού RIGIPS C 27/60/27, πάχους 0.6mm ανά 800mm, και της τοποθέτησης του δευτερεύοντος οδηγού RIGIPS C 27/60/27, πάχους 0.6mm ανά 400mm. Ο ανισόπεδος κάναβος θα συνδέεται μεταξύ των πρωτευόντων και δευτερευόντων οδηγών, με τους κατάλληλους συνδέσμους τύπου Τ η Π. Η ανάρτηση του κανάβου από τη δομική οροφή θα γίνει με εξαρτήματα ανάρτησης RIGIPS που θα είναι με αντιανεμικές αναρτήσεις Nonius στερεωμένες με τα κατάλληλα βύσματά RIGIPS DN 6/35 , σε μεταξύ τους αποστάσεις ανά 800mm. To μήκος των αναρτήσεων εξαρτάται από τις σχεδιαστικές απαιτήσεις. Περιμετρικά, θα έχει τοποθετηθεί περιμετρικό κανάλι RIGIPS U27/28/27 πάχους 0,6mm στερεωμένο με νάιλον βύσματα RIGIPS 6/40 επάνω στο οποίο θα στηρίζεται ο Οδηγός οροφής C 27/28/27-0.6 . Πάνω από τον μεταλλικό κάναβο κα μεταξύ της δομικής οροφής από μπετό, τοποθετείται ορυκτοβάμβακας Isover Arena 34 πάχους 45mm με αντίδραση στην φωτιά Α1.
Οι υαλοσανίδες Glasroc X 12,5mm θα βιδωθούν επί των μεταλλικών προφίλ με βίδες Glasroc X ® ΤΒ 25mm και σε μεταξύ τους αποστάσεις όχι μεγαλύτερες των 20 cm.
Η αρμολόγηση των υαλοσανίδων Glasroc X θα γίνει με τα υλικά της RIGIPS ή GYPROC τσιμεντοειδούς βάσης και χρήση αντιαλκαλικής ενισχυτικής ταινίας Fibatape AR. Εναλλακτικά για την σφράγιση των αρμών μπορεί να χρησιμοποιηθεί η ειδική αεροστεγή αυτοκόλλητη ταινία Tαινία Rigips Glasroc X ® από τροποποιημένο πολυαμίδιο και fleece.
Ως τελική επεξεργασία χρησιμοποιείτε το τελικό επίχρισμα της σειράς Webercote με την χρήση του κατάλληλου ασταριού.
