Ο16 – Εξωτερική Οροφή διπλής Glasroc Χ 12,5 mm με ορυκτοβάμβακα

Η οροφή είναι διπλής με υαλοσανίδες GLASROC X (τύπος GM- DFH1IR), 12,5 mm, αντίδραση στην φωτιά Α1 της εταιρείας SAINT-GOBAIN, στερεωμένες σε ανισόπεδο μεταλλικό σκελετό με ειδικά προφίλ RIGIPS C 27/60/27 πάχους 0.6mm.

Οι οροφές θα κατασκευαστούν με βάση τις κατασκευαστικές Οδηγίες RIGIPS και γενικά, θα παρουσιάζουν ένα ενιαίο και ομοιόμορφο επίπεδο, με γωνίες και πλευρές καλά ευθυγραμμισμένες.

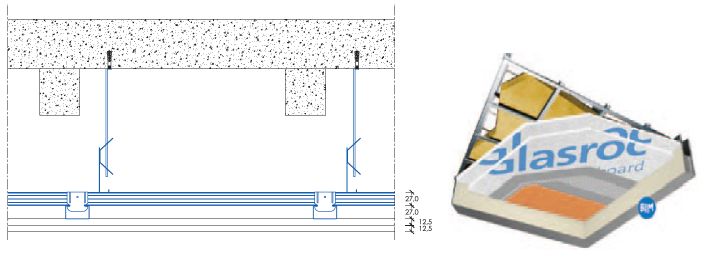

Για την οροφή Ο16 (η τομή της παρατίθεται πιο κάτω) θα χρησιμοποιηθούν:



Η οροφή κατασκευάζεται με διπλή στρώση υαλοσανίδων GLASROC X (τύπος GM- DFH1IR), 12,5 mm, αντίδραση στην φωτιά Α1 Οι υαλοσανίδες τοποθετούνται επάνω σε ανισόπεδο σκελετό με Οδηγό οροφής RIGIPS C 27/60/27, πάχους 0.6mm και αναρτώνται σε δομική οροφή κατασκευασμένη με οπλισμένο σκυρόδεμα. Τα μεταλλικά προφίλ που χρησιμοποιούμε έχουν ειδική αντιοξειδωτική προστασία με κράμα ψευδαργύρου και Μαγνησίου (Zn-Mg).

Ο ανισόπεδος σκελετός οροφής θα δημιουργήσει κάναβο με τοποθέτηση του πρωτεύοντος οδηγού RIGIPS C 27/60/27, πάχους 0.6mm ανά 800mm, και της τοποθέτησης του δευτερεύοντος οδηγού RIGIPS C 27/60/27, πάχους 0.6mm ανά 400mm. Ο ανισόπεδος κάναβος θα συνδέεται μεταξύ των πρωτευόντων και δευτερευόντων οδηγών, με τους κατάλληλους συνδέσμους τύπου Τ η Π. Η ανάρτηση του κανάβου από τη δομική οροφή θα γίνει με εξαρτήματα ανάρτησης RIGIPS που θα είναι με αντιανεμικές αναρτήσεις Nonius στερεωμένες με τα κατάλληλα βύσματά RIGIPS DN 6/35 , σε μεταξύ τους αποστάσεις ανά 800mm. To μήκος των αναρτήσεων εξαρτάται από τις σχεδιαστικές απαιτήσεις. Περιμετρικά, θα έχει τοποθετηθεί περιμετρικό κανάλι RIGIPS U27/28/27 πάχους 0,6mm στερεωμένο με νάιλον βύσματα RIGIPS 6/40 επάνω στο οποίο θα στηρίζεται ο Οδηγός οροφής C 27/28/27-0.6 . Πάνω από τον μεταλλικό κάναβο κα μεταξύ της δομικής οροφής από μπετό, τοποθετείται ορυκτοβάμβακας Isover Arena 34 πάχους 45mm με αντίδραση στην φωτιά Α1.

Οι υαλοσανίδες Glasroc X 12,5mm της πρώτης στρώσης θα βιδωθούν επί των μεταλλικών προφίλ με βίδες Tσιμεντοσανίδας Rigips Gold TN 3.5x25 και σε μεταξύ τους αποστάσεις όχι μεγαλύτερες των 50 cm. Οι υαλοσανίδες Glasroc X 12,5mm της δεύτερης στρώσης θα βιδωθούν επί των μεταλλικών προφίλ με βίδες Tσιμεντοσανίδας Rigips Gold TN 3.5x35 και σε μεταξύ τους αποστάσεις όχι μεγαλύτερες των 20cm.

Η αρμολόγηση των υαλοσανίδων Glasroc X θα γίνει με τα υλικά της RIGIPS ή GYPROC τσιμεντοειδούς βάσης και χρήση αντιαλκαλικής ενισχυτικής ταινίας Fibatape AR. Εναλλακτικά για την σφράγιση των αρμών μπορεί να χρησιμοποιηθεί η ειδική αεροστεγή αυτοκόλλητη ταινία Tαινία Rigips Glasroc X ® από τροποποιημένο πολυαμίδιο και fleece.

Η αρμολόγηση της πρώτης στρώσης είναι προαιρετική.
Ως τελική επεξεργασία χρησιμοποιείτε το τελικό επίχρισμα της σειράς Webercote με την χρήση του κατάλληλου ασταριού.
