Εξωτερική Οροφή, μονής στρώσης Aquaroc 12,5 mm
Υλικά Συστήματος
1. Τσιμεντοσανίδα Rigips AQUAROC 13, 12.5 mm, αντίδραση στην φωτιά A2-s1, d0
2. Ανισόπεδος σκελετός με οδηγό οροφής εξωτερικής χρήσης Zn-Mg ή C3/C5 hoch RIGIPS 60/27, πάχους
0,6 mm θέση πρωτεύοντος ανά 900 mm, θέση δευτερεύοντος ανά 400 mm με αντιανεμικές αναρτήσεις NONIUS 0,40kN ανά 800 mm 3. Συνδετήρες “Π” για προφίλ Rigips CD DIN 27/60/27
4. Συνδετήρες “M” για προφίλ Rigips CD DIN 27/60/27
5. Ανάρτηση Nonius (αντιανεμική) πάνω μέρος σε διάφορα μήκη
6. Ανάρτηση Nonius (αντιανεμική) κάτω μέρος
7. Ασφάλεια ανάρτησης Nonius
8. Μεταλλικά βύσματα ανάρτησης οροφής Rigips DN 6/35
9. Βίδες Rigips Gold TN Tσιμεντοσανίδας 3.5x35mm
10. Υλικά αρμολόγησης Rigips/Gyproc
11. Δομική οροφή από πλάκα από οπλισμένο σκυρόδεμα πλάκα πάχους 160mm + 40mm κοινού τσιμεντοειδούς επιχρίσματος
12. Θυρίδα επίσκεψης διαφόρων διαστάσεων
13. Ορυκτοβάμβακας ISOVER PAR 4+, 45 mm, πυκνότητας 13 kg/m³, αντίδραση στην φωτιά A1
14. PVC προφίλ
15. Αυτοκόλλητη ταινία κάλυψης αρμών Rigips Glasroc X tape ή αντιαλκαλική υαλοταινία Fibatape AR
16. Διαπνέουσα αδιάβροχη μεμβράνη τύπου SYNTODEFENSE®
17. Αντιαλκαλικό υαλόπλεγμα Weber.therm RE 160 gr/m²
18. Βασικό επίχρισμα Glasroc X skim
19. Αστάρι Weber ακρυλικό/σιλικονούχο/υδρυάλου
20. Τελικό επίχρισμα Weber ακρυλικό/σιλικονούχο/υδρυάλου κοκκομετρίας 1.5mm
Περιγραφή
Ο17 – Εξωτερική Οροφή, μονής στρώσης Aquaroc 12,5 mm
Η οροφή είναι μονής στρώσης με Aquaroc 13 (τύπος τσιμεντοσανίδας), 12,5 mm, αντίδραση στην φωτιά A2-s1, d0 της εταιρείας SAINT-GOBAIN, στερεωμένες σε ανισόπεδο μεταλλικό σκελετό με ειδικά προφίλ RIGIPS C 27/60/27 πάχους 0.6mm.
Οι οροφές θα κατασκευαστούν με βάση τις κατασκευαστικές Οδηγίες RIGIPS και γενικά, θα παρουσιάζουν ένα ενιαίο και ομοιόμορφο επίπεδο , με γωνίες και πλευρές καλά ευθυγραμμισμένες.

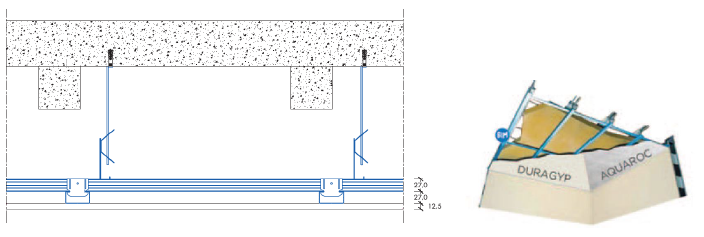

Για την οροφή Ο17 (η τομή της παρατίθεται πιο κάτω) θα χρησιμοποιηθούν:
Η οροφή κατασκευάζεται με μονή στρώση τσιμεντοσανίδων Aquaroc 13 (τύπος τσιμεντοσανίδας), 12,5 mm, αντίδραση στην φωτιά A2-s1, d0 Οι τσιμεντοσανίδες τοποθετούνται επάνω σε ανισόπεδο σκελετό με Οδηγό οροφής RIGIPS C 27/60/27, πάχους 0.6mm και αναρτώνται σε δομική οροφή κατασκευασμένη με οπλισμένο σκυρόδεμα. Τα μεταλλικά προφίλ που χρησιμοποιούμε έχουν ειδική αντιοξειδωτική προστασία με κράμα ψευδαργύρου και Μαγνησίου (Zn-Mg). Εναλλακτικά μπορούν να χρησιμοποιηθούν μεταλλικά προφίλ αντιοξειδωτικής προστασίας κατηγορίας C3 η C5 Hoch.
Ο ανισόπεδος σκελετός οροφής θα δημιουργήσει κάναβο με τοποθέτηση του πρωτεύοντος οδηγού RIGIPS C 27/60/27, πάχους 0.6mm ανά 900mm, και της τοποθέτησης του δευτερεύοντος οδηγού RIGIPS C 27/60/27, πάχους 0.6mm ανά 400mm. Ο ανισόπεδος κάναβος θα συνδέεται μεταξύ των πρωτευόντων και δευτερευόντων οδηγών, με τους κατάλληλους συνδέσμους τύπου Τ η Π. Η ανάρτηση του κανάβου από τη δομική οροφή θα γίνει με εξαρτήματα ανάρτησης RIGIPS που και θα είναι αντιανεμικές αναρτήσεις Nonius στερεωμένες με τα κατάλληλα βύσματά RIGIPS DN 6/35 , σε μεταξύ τους αποστάσεις ανά 800mm. To μήκος των αναρτήσεων εξαρτάται από τις σχεδιαστικές απαιτήσεις. Περιμετρικά, θα έχει τοποθετηθεί περιμετρικό κανάλι RIGIPS U27/28/27 πάχους 0,6mm στερεωμένο με νάιλον βύσματα RIGIPS 6/40 επάνω στο οποίο θα στηρίζεται ο Οδηγός οροφής C 27/28/27-0.6 . Πάνω από τον μεταλλικό κάναβο κα μεταξύ της δομικής οροφής από μπετό, τοποθετείται ορυκτοβάμβακας Isover Par 4+ πάχους 45mm με αντίδραση στην φωτιά Α1.
Οι τσιμεντοσανίδες Aquaroc 12,5mm θα βιδωθούν επί των μεταλλικών προφίλ με βίδες Tσιμεντοσανίδας Rigips Gold TN 3.5x25 και σε μεταξύ τους αποστάσεις όχι μεγαλύτερες των 20 cm.
Η αρμολόγηση των τσιμεντοσανίδων θα γίνει με τα υλικά της RIGIPS ή GYPROC τσιμεντοειδούς βάσης με χρήση αντιαλκαλικής ενισχυτικής ταινίας Fibatape AR. Εναλλακτικά για την σφράγιση των αρμών μπορεί να χρησιμοποιηθεί η ειδική αεροστεγή αυτοκόλλητη ταινία Rigips Glasroc X ® από τροποποιημένο πολυαμίδιο και fleece. Στην συνέχεια η επιφάνεια μπορεί να επιχρισθεί με την χρήση του τσιμεντοειδούς κονιάματος Glasroc x Skim σε λευκή η γκρι απόχρωση , με την χρήση του ενισχυτικού αντιαλκαλικού υαλοπλέγματος Weber 160gr/m².
Επίσης είναι εφικτή εγκατάσταση του συστήματος με την ίδια διάταξη και επιδόσεις με αντικατάσταση της σανίδας με DURAGYP Active Air έτσι ώστε να είναι εφικτή η χρήση του συστήματος σε εσωτερικούς χώρους με υψηλή υγρασία βελτιώνοντας την ποιότητα του αέρα εσωτερικού χώρου. Στην περίπτωση αυτή αρμολόγηση θα γίνει με VARIO άνθυγρο ή προϊόντα της σειράς PLUS και την κατάλληλη υαλοταινία αρμού.
