Ανεξάρτητη Οροφή τύπου μεμβράνης ομοεπίπεδου σκελετού, διπλής στρώσης GLASROC F 25 mm
Υλικά Συστήματος
1. Γυψόπλακα Rigips GLASROC F 25 (τύπος GM-F-H1), 25 mm, αντίδραση στην φωτιά A1, στερεωμένες με βίδες τοποθετημένες ανα 200 mm
2. Μονός σκελετός οδηγός οροφής Rigips 60/27, πάχους 0.6 mm τοποθετημένος ανά 500 mm, αναρτημένος με ντίζα σπειρώματος Μ6, ανά 1000 mm
3. Κύριος οδηγός οροφής Rigips CD DIN 27/60/27, πάχους 0.6 mm
4. Συνδετήρας ντίζας με κύριο οδηγό CAV. 18/48
5. Ντίζα Μ6 με σπείρωμα τοποθετημένη ανά 1000mm
6. Ταχεία ανάρτηση ασφαλείας για προφίλ Rigips CD DIN 27/60/27
7. Μεταλλικά βύσματα ανάρτησης οροφής Rigips DN 6/35
8. Βίδες Glasroc F μήκος 58mm
9. Βίδες Glasroc F μήκος 70mm
10. Υλικά αρμολόγησης Rigips/Gyproc
Περιγραφή
Ο4 – Ανεξάρτητη Οροφή τύπου μεμβράνης ομοεπίπεδου σκελετού, διπλής στρώσης GLASROC F 25 mm
Η οροφή είναι διπλής στρώσης με γυψοσανίδες GLASROC F 25 (τύπος GM-F-H1), 25 mm, αντίδραση στην φωτιά A1 στερεωμένες σε ομοεπίπεδο μεταλλικό σκελετό με προφίλ RIGIPS C 27/60/27 πάχους 0.6mm.
Οι οροφές θα κατασκευαστούν με βάση τις κατασκευαστικές Οδηγίες RIGIPS και γενικά, θα παρουσιάζουν ένα ενιαίο και ομοιόμορφο επίπεδο , με γωνίες και πλευρές καλά ευθυγραμμισμένες.

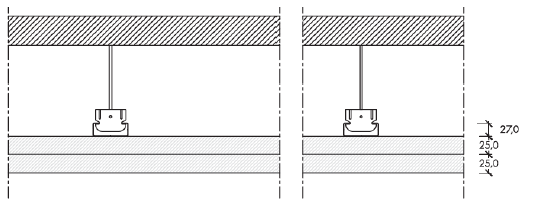

Για την οροφή Ο4 (η τομή της παρατίθεται πιο κάτω) θα χρησιμοποιηθούν:
Η οροφή κατασκευάζεται με διπλή στρώση γυψοσανίδων GLASROC F 25 (τύπος GM-F-H1), 25 mm, αντίδραση στην φωτιά, στερεωμένη με βίδες GLASROC F 40 η πρώτη στρώση , που θα έχουν απόσταση μεταξύ τους έως 600mm, και η δεύτερη στρώση με βίδες GLASROC F 70 επάνω σε ισόπεδο σκελετό με Οδηγό οροφής RIGIPS C 27/60/27, πάχους 0.6mm.
Στον ισόπεδο σκελετό οροφής θα τοποθετηθούν σε παράλληλη διάταξη, οδηγοί RIGIPS C 27/60/27, πάχους 0.6mm με μεταξύ τους απόσταση 500mm, Η ανάρτηση του κανάβου από τη δομική οροφή θα γίνει με εξαρτήματα ανάρτησης RIGIPS click Fix και ντίζες με σπείρωμα Μ6 σε αποστάσεις ανά 100mm. στερεωμένες στην δομική οροφή με τα κατάλληλα βύσματά . To μήκος των αναρτήσεων εξαρτάται από τις σχεδιαστικές απαιτήσεις. Περιμετρικά, θα έχει τοποθετηθεί η περιμετρική γωνία L 27/35 στερεωμένο με νάιλον βύσματα RIGIPS 6/40 (συνίσταται για λόγους ηχομόνωσης, η χρήση αυτοκόλλητης αφρώδους ταινίας στην πίσω πλευρά της περιμετρικής γωνίας).
Η αρμολόγηση των πυράντοχων γυψοσανίδων GLASROC F 25 GYPROC VARIO και χρήση ενισχυτικής υαλοταινίας FIBATAPE, μέχρι την ολοκλήρωση του επιπέδου αρμολόγησης Q2 (γέμισμα σε 2 στρώσεις). Η χρήση ενισχυτικής ταινίας είναι προαιρετική στην πρώτη στρώση.
