Δομική Οροφή ανισόπεδου μεταλλικού σκελετού C 60/27 επί οροφής τραπεζοειδούς λαμαρίνας με Ω.Σ. που εδράζεται σε μεταλλικό σκελετό ΙΡΕ 160 συνολικού πάχους 140mm με διπλή στρώση RIGIPS Fireline 15 mm
Υλικά Συστήματος
1. Γυψοσανίδα Rigips FIRELINE 15 (τύπος DF), 15 mm, αντίδραση στην φωτιά A2-s1, d0, στερεωμένες με βίδες τοποθετημένες ανα 200 mm
2. Κύριος οδηγός οροφής RIGIPS 60/27, πάχους 0.6mm τοποθετημένοι ανά 900mm με αναρτήσεις ανά 600mm
3. Δευτερεύων οδηγός οροφής RIGIPS 60/27, πάχους 0.6mm τοποθετημένοι ανά 600mm
4. Συνδετήρες “Π” για προφίλ Rigips CD DIN 27/60/27
5. Ντίζα ανάρτησης με κρίκο σε διάφορα μήκη
6. Ταχεία ανάρτηση ασφαλείας για προφίλ Rigips CD DIN 27/60/27
7. Μεταλλικά βύσματα ανάρτησης οροφής Rigips DN 6/35
8. Βίδες TYP 212 TN 3.5x25mm, σε απόσταση μεταξύ τους 50cm
9. Βίδες TYP 212 TN 3.5x45mm, σε απόσταση μεταξύ τους 20cm
10. Υλικά αρμολόγησης Rigips/Gyproc
11. Τραπεζοειδής λαμαρίνα με κατάλληλο οπλισμένο σκυρόδεμα επί IPE 160, συνολικού πάχους 140 mm
12. Χαλύβδινη δοκός θερμής έλασης IPE 160
Έκθεση στην φωτιά από κάτω
Περιγραφή
Ο8 – Δομική Οροφή ανισόπεδου μεταλλικού σκελετού C 60/27 επί οροφής τραπεζοειδούς λαμαρίνας με Ω.Σ. που εδράζεται σε μεταλλικό σκελετό ΙΡΕ 160 συνολικού πάχους 140mm με διπλή στρώση RIGIPS Fireline 15 mm
Η οροφή είναι διπλής στρώσης με γυψοσανίδες GYPROC/RIGIPS FIRELINE 15 (τύπος DF), 15mm, με αντίδραση στη φωτιά A2-s1,d0 της εταιρείας SAINT-GOBAIN, στερεωμένες σε ανισόπεδο μεταλλικό σκελετό με προφίλ RIGIPS C 27/60/27 πάχους 0.6mm.
Οι οροφές θα κατασκευαστούν με βάση τις κατασκευαστικές Οδηγίες RIGIPS και γενικά, θα παρουσιάζουν ένα ενιαίο και ομοιόμορφο επίπεδο , με γωνίες και πλευρές καλά ευθυγραμμισμένες.

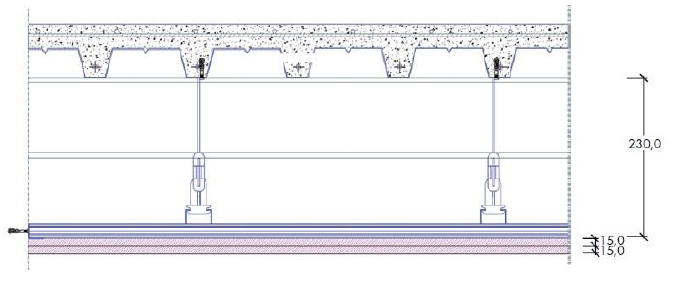

Για την οροφή Ο8 (η τομή της παρατίθεται πιο κάτω) θα χρησιμοποιηθούν:
Η οροφή κατασκευάζεται με διπλή στρώση γυψοσανίδων RIGIPS FIRELINE 15 (τύπος DF), 15mm, με αντίδραση στη φωτιά A2-s1,d0. Οι γυψοσανίδες τοποθετούνται επάνω σε ανισόπεδο σκελετό με Οδηγό οροφής RIGIPS C 27/60/27, πάχους 0.6mm και αναρτώνται σε δομική οροφή κατασκευασμένη με τραπεζοειδή λαμαρίνα, και χαλύβδινη δοκό ΙΡΕ 160.
Ο ανισόπεδος σκελετός οροφής θα δημιουργήσει κάναβο με τοποθέτηση του πρωτεύοντος οδηγού RIGIPS C 27/60/27, πάχους 0.6mm ανά 900mm, και της τοποθέτησης του δευτερεύοντος οδηγού RIGIPS C 27/60/27, πάχους 0.6mm ανά 400mm. Ο ανισόπεδος κάναβος θα συνδέεται μεταξύ των πρωτευόντων και δευτερευόντων οδηγών, με τους κατάλληλους συνδέσμους τύπου Τ η Π. Η ανάρτηση του κανάβου από τη δομική οροφή θα γίνει με εξαρτήματα ανάρτησης RIGIPS που θα είναι ντίζες με κρίκο ή αντιανεμικές Nonius στερεωμένες με τα κατάλληλα βύσματά RIGIPS DN 6/35 , η τα ανάλογα εξαρτήματα ανάρτησης από μεταλλικά δοκάρια, σε μεταξύ τους αποστάσεις ανά 600mm. To μήκος των αναρτήσεων εξαρτάται από τις σχεδιαστικές απαιτήσεις. Περιμετρικά, θα έχει τοποθετηθεί περιμετρικό κανάλι RIGIPS U27/28/27 πάχους 0,6mm στερεωμένο με νάιλον βύσματα RIGIPS 6/40 επάνω στο οποίο θα στηρίζεται ο Οδηγός οροφής C 27/28/27-0.6 (συνίσταται για λόγους ηχομόνωσης, η χρήση αυτοκόλλητης αφρώδους ταινίας στην πίσω πλευρά του περιμετρικού καναλιού).
Η στερέωση των γυψοσανίδων στον μεταλλικό σκελετό γίνεται , της πρώτης στρώσης με βίδες RIGIPS TN 3,5x25 και απόσταση μεταξύ τους έως 50cm. H δεύτερη στρώση στερεώνεται με βίδες RIGIPS TN 3,55x45 και απόσταση μεταξύ τους έως 20cm.
Η αρμολόγηση των πυράντοχων γυψοσανίδων RIGIPS θα γίνει με το υλικό RIGIPS SUPER ή GYPROC EVOPLUS 30 ή 60 ή 120 ή GYPROC VARIO και χρήση χαρτοταινίας ή υαλοταινίας FIBATAPE, μέχρι την ολοκλήρωση του επιπέδου αρμολόγησης Q2 (γέμισμα σε 2 στρώσεις). Η χρήση ενισχυτικής ταινίας στην πρώτη στρώση είναι προαιρετική.
