T45 – Αντιδιαρρηκτικός Τοίχος κατηγορίας RC2* μονού σκελετού 50/101, διπλής στρώσης RF 12,5 mm με φύλλο λαμαρίνας και oρυκτοβάμβακα

Ο εσωτερικός τοίχος θα είναι διπλής στρώσης με γυψοσανίδες RIGIPS/GYPROC της εταιρείας SAINT-GOBAIN, στερεωμένες σε μονό μεταλλικό σκελετό.

H εσωτερική τοιχοποιία θα κατασκευαστεί με βάση τις κατασκευαστικές Οδηγίες RIGIPS και γενικά, θα παρουσιάζει μία ενιαία, και απόλυτα κατακόρυφη επιφάνεια, με ακριβείς περασιές και γωνίες καλά ζυγισμένες, έτοιμη για βαφή ή, επικόλληση ταπετσαρίας ή πλακιδίων.

Πιο συγκεκριμένα:

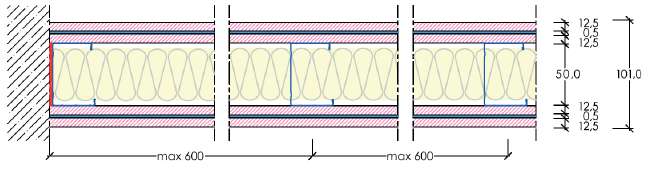

Για την τοιχοποιία Τ45 (η τομή της παρατίθεται πιο κάτω) θα χρησιμοποιηθούν:


Σύστημα διπλής στρώσης γυψοσανίδων RIGIPS RF13 πάχος 12,5mm (τύπος DF) με αντίδραση στη φωτιά A2-s1,d0, αμφίπλευρα μεταλλικού σκελετού (Ορθοστάτες) RIGIPS C 50/50/50, πάχους 0.6mm, τοποθετημένοι έως 600mm η απόσταση μεταξύ τους, επάνω σε στρωτήρες RIGIPS U 40/50/40, πάχους 0.6mm που θα είναι στερεωμένοι με μεταλλικό βύσμα RIGIPS ανά 500mm. Ενδιάμεσα στις στρώσεις των γυψοσανίδων τοποθετούνται φύλλα γαλβανισμένης λαμαρίνας πάχους 0,5mm.

Στο διάκενο του μεταλλικού προφίλ (ορθοστάτη) θα τοποθετηθεί Ορυκτοβάμβακας ISOVER TWIN 40mm ή ISOVER ARENA34, 45mm, αντίδραση στη φωτιά Α1 (άκαυστο).

Οι γυψοσανίδες RIGIPS RF 13 της πρώτης στρώσης, θα στερεωθούν επί των μεταλλικών προφίλ με βίδες RIGIPS TN 3.5x25 που θα τοποθετηθούν σε αποστάσεις όχι μεγαλύτερες των 100 cm. Στην συνέχεια τοποθετούνται τα φύλλα λαμαρίνας που βιδώνονται επί του μεταλλικού σκελετού με βίδες ΤΒ 3.5Χ25. σε αποστάσεις όχι μεγαλύτερες των 50 cm.Τέλος θα στερεωθεί η δεύτερη στρώση RIGIPS RF 13 με βίδες ΤB 3.5Χ35mm, σε μεταξύ τους διάστημα, έως 25 cm και σε απόσταση 1-1.5cm από τις ακμές της γυψοσανίδας.

Η αρμολόγηση των γυψοσανίδων και για την καλύτερη ηχομόνωση θα γίνει στην πρώτη και δεύτερη στρώση γυψοσανίδων με το υλικό RIGIPS SUPER ή GYPROC EVO PLUS 30/60/120 χωρίς χρήση ενισχυτικής ταινίας ενώ η εξωτερική στρώση γυψοσανίδων, με το υλικό RIGIPS SUPER ή GYPROC EVO PLUS 30/60/120 και χρήση χαρτοταινίας ή υαλοταινίας FIBATAPE, μέχρι την ολοκλήρωση του επιπέδου αρμολόγησης Q2 (γέμισμα σε 2 στρώσεις).

Ανάλογα με τις απαιτήσεις ηχομόνωσης, συνίσταται η χρήση αυτοκόλλητης αφρώδους ταινίας RIGIPS PE* στην πίσω πλευρά του στρωτήρα.

*Αφρώδης αυτοκόλλητη ταινία πολυαιθυλενίου πάχους 3.5mm (και πλάτους ανάλογου του πλάτους του στρωτήρα που χρησιμοποιείται) κατά DIN 4102-1. Εναλλακτικά μπορεί να χρησιμοποιηθεί ελαστική μαστίχη σφραγίσματος με πιστόλι.

Κατηγορία Αντίστασης σε κλοπή RC2: Προστασία ενάντια σε περιστασιακούς διαρρήκτες που θα προσπαθήσουν να παραβιάσουν τα κλειστά/κλειδωμένα παράθυρα ή τις πόρτες με την χρήση απλών εργαλείων, όπως κατσαβίδι ή πένσα.
