Αυτοφερόμενη Επένδυση μονού σκελετού 50/100, διπλής στρώσης GLASROC F 25 mm
Υλικά Συστήματος
1. Γυψόπλακα Rigips GLASROC F 25 (τύπος GM-F-H1), 25 mm, αντίδραση στην φωτιά A1
2. Ορθοστάτης Rigips C 50/50/50, πάχους 0,6 mm ανά 600 mm
3. Βίδες Glasroc F μήκος 58mm
4. Βίδες Glasroc F μήκος 70mm
5. Υλικά αρμολόγησης Rigips/ Gyproc
6. Ηχομονωτική ταινία Rigips
7. Υαλοταινία - Χαρτοταινία Rigips-Gyproc/ Υαλοταινία Fibatape
8. Εκτονούμενο μεταλλικό βύσμα Rigips
9. Στρωτήρας Rigips U 40/50/40, πάχους 0,6 mm στερεωμένος με μεταλλικό βύσμα ανά 500 mm
Έκθεση στην φωτιά απο την όψη των γυψοσανίδων
Περιγραφή
Ε17 – Αυτοφερόμενη Επένδυση μονού σκελετού 50/100, διπλής στρώσης GLASROC F 25 mm
Η αυτοφερόμενη επένδυση θα είναι διπλής στρώσης με γυψόπλακες RIGIPS/GYPROC της εταιρείας SAINT-GOBAIN, στερεωμένες σε μονό μεταλλικό προφίλ (ορθοστάτες) RIGIPS CW50 πάχους 0.6mm.
H αυτοφερόμενη επένδυση θα κατασκευαστεί με βάση τις κατασκευαστικές Οδηγίες RIGIPS και γενικά, θα παρουσιάζει μία ενιαία, και απόλυτα κατακόρυφη επιφάνεια, με ακριβείς περασιές και γωνίες καλά ζυγισμένες, έτοιμη για βαφή ή, επικόλληση ταπετσαρίας ή πλακιδίων.

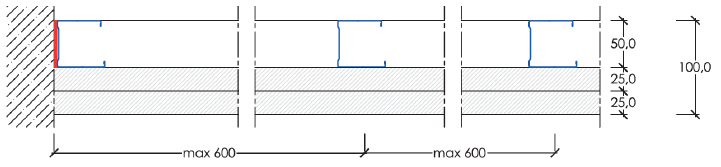

Για την επένδυση Ε17 (η τομή της παρατίθεται πιο κάτω) θα χρησιμοποιηθούν:
Στο σύστημα καλύπτεται ο μεταλλικός σκελετός από την μία πλευρά με διπλή στρώση γυψοσανίδων. Ως γυψοσανίδες χρησιμοποιούμε δύο στρώσεις GLASROC F (τύπος GM-F-H1), πάχους 25mm, με αντίδραση στη φωτιά A1.Οι γυψοσανίδες είναι στερεωμένες επί του μεταλλικού σκελετού (Ορθοστάτης) RIGIPS C 50/50/50, πάχους 0.6mm, τοποθετημένων σε μεταξύ τους αποστάσεις έως 600mm, επάνω σε στρωτήρα RIGIPS U 40/50/40, πάχους 0.6mm που θα είναι στερεωμένος με μεταλλικό βύσμα RIGIPS ανά 500mm.
Οι γυψοσανίδες της πρώτης στρώσης GLASROC F (τύπος GM-F-H1), πάχους 25mm θα στερεωθούν επί του μεταλλικού προφίλ με βίδες Glasroc F 40 mm όχι μεγαλύτερες των 60 cm και σε απόσταση 1-1.5cm από τις ακμές της γυψοσανίδας. Αντίστοιχα, με τις ίδιες ελάχιστες απαιτήσεις θα στερεωθούν και οι γυψοσανίδες GLASROC F της δεύτερης στρώσης με βίδες GLASROC F 58 mm και σε μεταξύ τους αποστάσεις έως 25 cm.
Η αρμολόγηση των γυψοσανίδων θα γίνει με το υλικό RIGIPS VARIO και ενίσχυση του αρμού με χρήση υαλοταινίας FIBATAPE, μέχρι την ολοκλήρωση του επιπέδου αρμολόγησης Q2 (γέμισμα σε 2 στρώσεις). Η χρήση ενισχυτικής ταινίας είναι προαιρετική κατά την διαδικασία της αρμολόγησης των αρμών της πρώτης στρώσης .
Ανάλογα με τις απαιτήσεις ηχομόνωσης, συνίσταται η χρήση αυτοκόλλητης αφρώδους ταινίας RIGIPS PE* στην πίσω πλευρά του στρωτήρα.
*Αφρώδης αυτοκόλλητη ταινία πολυαιθυλενίου πάχους 3.5mm (και πλάτους ανάλογου του πλάτους του στρωτήρα που χρησιμοποιείται) κατά DIN 4102-1. Εναλλακτικά μπορεί να χρησιμοποιηθεί ελαστική μαστίχη σφραγίσματος με πιστόλι.
