Εξωτερικός Τοίχος ειδικού μονού σκελετού 50/75, μονής στρώσης Aquaroc 12,5 mm με ορυκτοβάμβακα
Υλικά Συστήματος
1. Τσιμεντοσανίδα Aquaroc 13 (τύπος τσιμεντοσανίδα), 12.5 mm, αντίδραση στην φωτιά A2-s1, d0
2. Αντιδιαβρωτικός ορθοστάτης C 50/50, κατηγορίας C3 Hoch ανά 600 mm
3. Ορυκτοβάμβακας ISOVER TWIN 50mm ή ISOVER Akusto 50mm αντίδραση στην φωτιά A1
4. Βίδες Rigips GOLD TN Tσιμεντοσανίδας 3.5x25mm
5. Υλικά αρμολόγησης Rigips/Gyproc
6. Ηχομονωτική ταινία Rigips
7. Υαλοταινία - Χαρτοταινία Rigips-Gyproc/ Υαλοταινία Fibatape
8. Εκτονούμενο βύσμα Rigips
9. Αντιδιαβρωτικός στρωτήρας U 50/40, κατηγορίας C3 Hoch στερεωμένος με ειδικό βύσμα ανά 500mm
10. Διαπνέουσα αδιάβροχη μεμβράνη SYNTODEFENSE®
11. Αντιαλκαλική υαλοταινία Fibatape AR
12. Βασικό επίχρισμα Glasroc X SKIM, αντίδραση στην φωτιά A1
13. Αντιαλκαλικό υαλόπλεγμα Weber.therm RE 160 gr/m²
14. Αστάρι Weber ακρυλικό/σιλικονούχο/υδρυάλου
15. Τελικό επίχρισμα Weber ακρυλικό/σιλικονούχο/υδρυάλου κοκκομετρίας 1.5mm
Περιγραφή
T50 – Εξωτερικός Τοίχος ειδικού μονού σκελετού 50/75, μονής στρώσης Aquaroc 12,5 mm με ορυκτοβάμβακα
Ο εξωτερικός τοίχος θα είναι διπλής στρώσης με τσιμεντοσανίδες Aquaroc RIGIPS/GYPROC της εταιρείας SAINT-GOBAIN, στερεωμένες σε μονό μεταλλικό σκελετό.
H εξωτερική τοιχοποιία θα κατασκευαστεί με βάση τις κατασκευαστικές Οδηγίες RIGIPS/GYPROC και γενικά, θα παρουσιάζει μία ενιαία, και απόλυτα κατακόρυφη επιφάνεια, με ακριβείς περασιές και γωνίες καλά ζυγισμένες, έτοιμη για βαφή, επικόλληση ταπετσαρίας ή πλακιδίων, η οποιασδήποτε άλλης τελικής επεξεργασίας.
Πιο συγκεκριμένα:

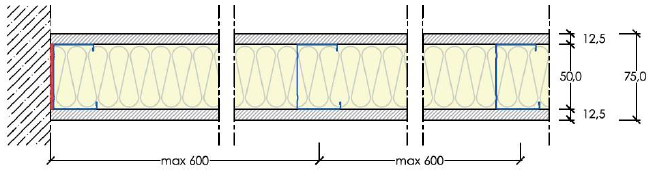

Για την τοιχοποιία Τ50 (η τομή της παρατίθεται πιο κάτω) θα χρησιμοποιηθούν:
Το σύστημα αποτελείτε από μονή στρώση τσιμεντοσανίδων Aquaroc 12,5mm πάχος, και στις δύο πλευρές του μεταλλικού σκελετού. Ο μεταλλικός σκελετός είναι μονής σειράς και αποτελείται από τους ειδικούς ορθοστάτες, RIGIPS C 50/50/ 50mm, πάχους 0,6mm με αντοχή στην οξείδωση κατηγορίας C3 Hoch τοποθετημένοι έως 600mm η απόσταση μεταξύ τους, επάνω σε στρωτήρες RIGIPS U RIGIPS C 40/50 με αντοχή στην οξείδωση κατηγορίας C3 Hoch , πάχους 0,6mm που θα είναι στερεωμένοι με μεταλλικό βύσμα RIGIPS ανά 500mm. Ενδιάμεσα της εξωτερικής στρώσης της τσιμεντοσανίδας και του μεταλλικού σκελετού συνίσταται η τοποθέτηση διαπνέουσας μεμβράνης Rigips.
Στα διάκενο των μεταλλικών προφίλ (ορθοστάτες) θα τοποθετηθεί ορυκτοβάμβακας ISOVER TWIN, 50mm ή ISOVER Akusto 50mm αντίδραση στη φωτιά Α1
Οι τσιμεντοσανίδες Aquaroc 12,5mm θα βιδωθούν επί των μεταλλικών προφίλ με βίδες Tσιμεντοσανίδας Rigips Gold TN 3.5x25 και σε μεταξύ τους αποστάσεις όχι μεγαλύτερες των 25 cm.
Η αρμολόγηση των τσιμεντοσανίδων θα γίνει με τα υλικά της RIGIPS ή GYPROC τσιμεντοειδούς βάσης με χρήση αντιαλκαλικής ενισχυτικής ταινίας Fibatape AR. Εναλλακτικά για την σφράγιση των αρμών μπορεί να χρησιμοποιηθεί η ειδική αεροστεγή αυτοκόλλητη ταινία Tαινία Rigips Glasroc X ® από τροποποιημένο πολυαμίδιο και fleece. Στην συνέχεια η επιφάνεια μπορεί να επιχρισθεί με την χρήση του τσιμεντοειδούς κονιάματος Glasroc x Skim σε λευκή η γκρι απόχρωση , με την χρήση του ενισχυτικού αντιαλκαλικού υαλοπλέγματος Weber 160gr/m².
Ανάλογα με τις απαιτήσεις ηχομόνωσης, συνίσταται η χρήση αυτοκόλλητης αφρώδους ταινίας RIGIPS PE* στην πίσω πλευρά του στρωτήρα.
*Αφρώδης αυτοκόλλητη ταινία πολυαιθυλενίου πάχους 3.5mm (και πλάτους ανάλογου του πλάτους του στρωτήρα που χρησιμοποιείται) κατά DIN 4102-1. Εναλλακτικά μπορεί να χρησιμοποιηθεί ελαστική μαστίχη σφραγίσματος με πιστόλι
